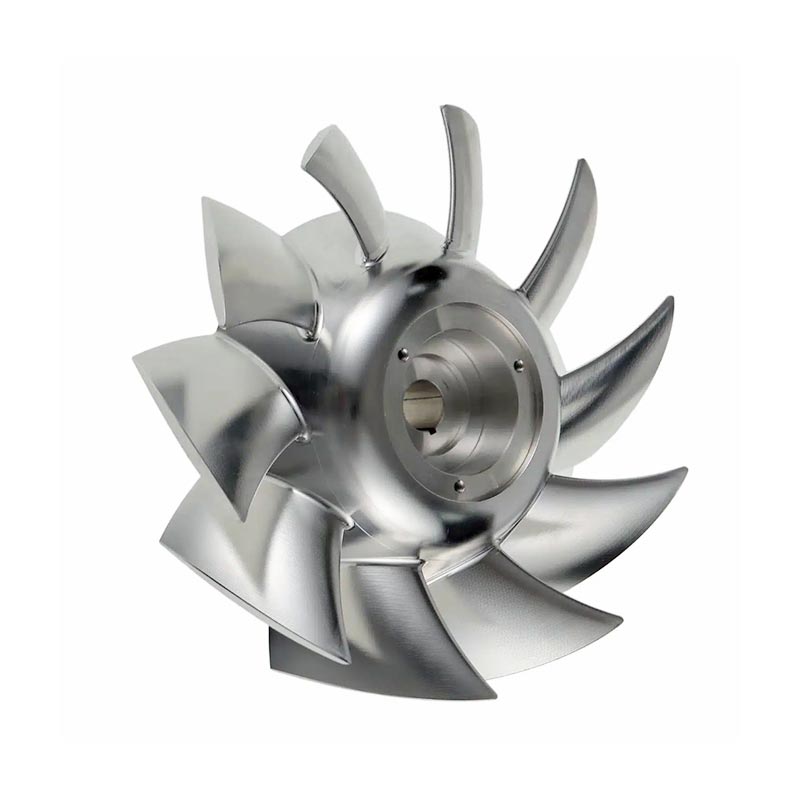

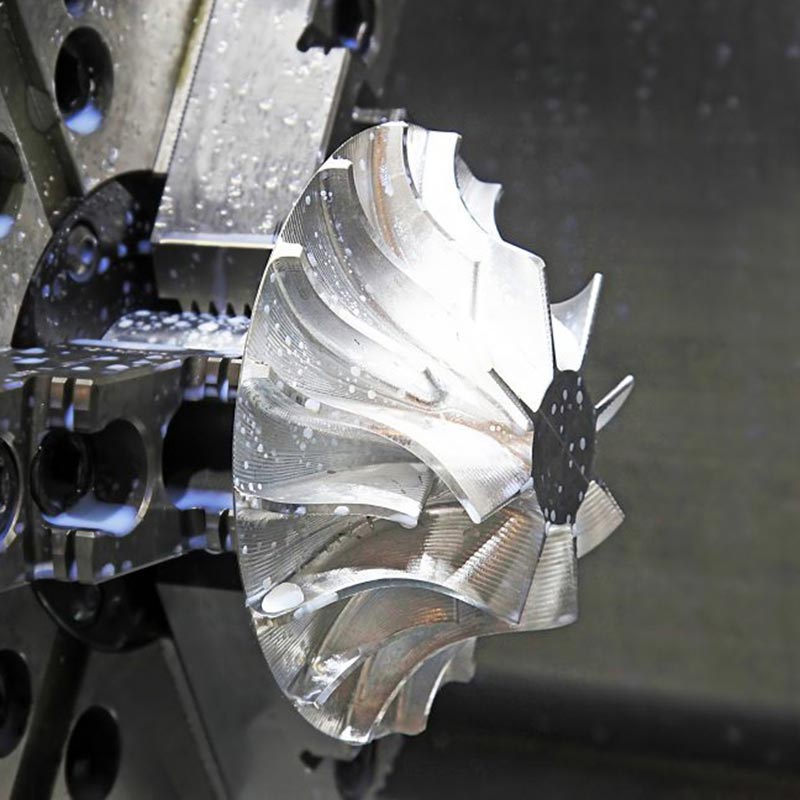

CNC-bearbeitete Turbinenkomponenten

Das BestPro-Werk verfügt über 15 Jahre Erfahrung mit CNC-bearbeiteten Turbinenkomponenten wie Laufrad, Rotorrad, Gehäuse und Diffusor Ring und Kompressorgehäuse. Typischerweise umfassen diese Merkmale geschwungene Kurven, Schaufelübergänge und tiefe Innenflächen Taschen. Um scharfe Profile und eine gleichmäßige Wandstärke beizubehalten, erfolgt die Bearbeitung mit einem mehrachsigen Werkzeug Bahnbewegung und kontrollierter Überschritt, die dann auf dem CMM überprüft werden.

Materialien, mit denen wir arbeiten

Aluminium 6061/7075, Edelstahl 17-4PH/316, Titan Ti-6Al-4V und hitzebeständige Legierungen wie Inconel 718. Diese sind übliche Alternativen für gewichtsreduzierte Turbinenkonstruktionen oder bei hohen Temperaturen rotierende Baugruppen.

Übersicht über die Fähigkeiten

Fallbeispiel

Ein Hersteller von UAV-Triebwerken benötigte ein dünnwandiges Turbinenrad mit 120 mm Durchmesser und einer exzentrischen Bohrungsgenauigkeit von ±0,008 mm. Das Teil wurde in einer 5-Achsen-Konfiguration bearbeitet, poliert und mit einer KMG und einem 3D-Scanner geprüft. Jede Einheit hat bestanden Vibrations- und Luftströmungstests vor dem Einbau in das Antriebsmodul, und der Kunde bestellte eine zusätzliche Charge von Einheiten für die Produktion.

Qualitätskontrolle

Maßprüfung mit CMM und Streifenlichtscannen
Prüfung der Oberflächenebenheit nach dem Polieren oder Eloxieren
Materialrückverfolgbarkeit und Zertifikatsprüfung
Überprüfen Sie die Stabilität der dünnen Wand, um Verformungen zu vermeiden
Reproduzierbar in Chargen für langfristige kontinuierliche Versorgungsprogramme

Wo werden diese Teile verwendet?

Unsere hochwertigen CNC-gefrästen Turbinenkomponenten eignen sich für UAV-Turbinen- und Kompressorabschnitte sowie für die Hilfsenergieversorgung von Hubschraubern Einheiten, kleine experimentelle Strahltriebwerke und präzise Luftstrom- oder Druckkontrollmodule. Nehmen Sie gerne Kontakt zu uns auf jederzeit; Wir sind rund um die Uhr online.

Was sollten Sie tun, wenn Sie ein Angebot für CNC-bearbeitete Turbinenkomponenten benötigen?

Senden Sie uns Ihre Zeichnung oder 3D-Datei per E-Mail und unsere Ingenieure überprüfen die Herstellbarkeit, die Machbarkeit der Toleranzen und die Bearbeitung Strategie, bevor wir ein Angebot für eine klare und einfache Abwicklung erstellen. Dies wird dazu beitragen, eine Validierung der Kosten und der Vorlaufzeit zu erhalten Übergang in einen Probe- oder Chargenauftrag.
