Ein Kunde benötigte eine Charge maßgeschneiderter geschmiedeter Kettenkomponenten für eine bestehende Schwerlastfördererbaugruppe. Unser Leistungsumfang umfasste die Herstellung geschmiedeter Verbindungskomponenten nach den Zeichnungen des Kunden und nicht die Konstruktion oder Lieferung der kompletten Kette. Die Teile mussten konsistent passen, sich ohne übermäßiges Spiel bewegen und wiederholter Belastung und Abnutzung im Betrieb standhalten.
BestProkoordinierte das Schmieden, die Wärmebehandlung, die Endbearbeitung und die Inspektion als ein Projekt und gab dem Kunden so einen einzigen Ansprechpartner von der Zeichnungsprüfung bis zur endgültigen Freigabe.
Komponente: Vom Kunden entworfene geschmiedete Verbindungskomponente
Kundenanwendung: Vorhandenes Schwerlast-Förderkettensystem
Material: Vom Kunden spezifizierter wärmebehandelter legierter Stahl
Lieferumfang: Gesenkschmieden, Besäumen, Wärmebehandlung, Kugelstrahlen, Endbearbeitung und Inspektion vor Ort
Hauptanliegen: Gabelöffnung, passende Abmessungen, Abschnittsübergänge, Chargenkonsistenz und Wärmebehandlungskontrolle
Aufgrund der offenen Gabelform sind diese individuell geschmiedeten Kettenkomponenten empfindlich gegenüber Abweichungen. Wenn sich der Abstand oder die Ausrichtung der beiden Arme während des Schmiedens oder der Wärmebehandlung ändert, kann die zusammengesetzte Kette zu eng, zu locker oder ungleichmäßig belastet werden.
Vor der Produktion haben wir die Zeichnung auf die Bereiche überprüft, die sich direkt auf die Verwendung auswirken:
Gabelöffnung und Armausrichtung
Steckbreite und Kontaktflächen
Tragende Übergänge rund um die Öffnung
Bearbeitungsaufmaß an Funktionsflächen

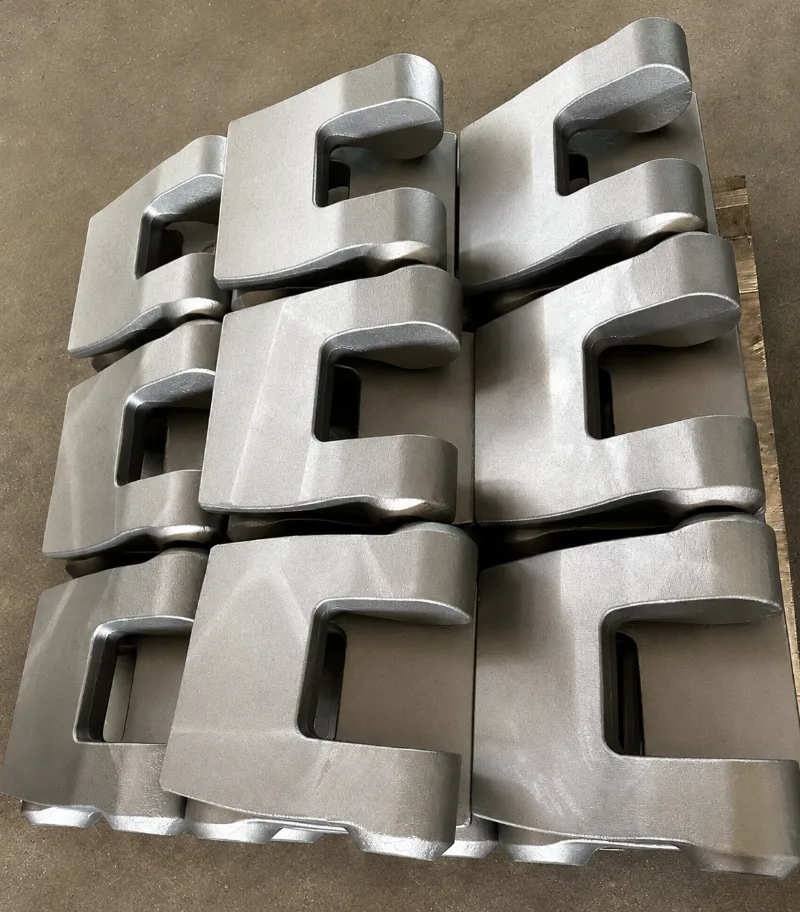

Um die erforderliche Festigkeit bei wiederholter Belastung zu gewährleisten, wurde Gesenkschmieden eingesetzt. Die Legierungssorte und der Wärmebehandlungszustand folgten der Kundenzeichnung; Sie wurden nicht durch einen bequemeren Ersatz ersetzt. Nach der Wärmebehandlung wurden die Teile kugelgestrahlt, um Zunder zu entfernen und das auf dem Foto gezeigte praktische Industriefinish zu hinterlassen.
Die Inspektion konzentrierte sich auf die Abmessungen, die sich auf die Montage auswirken, zusammen mit der Armausrichtung, den Kontaktflächen und dem spezifizierten Wärmebehandlungszustand. Die fertige Charge wies konsistente Gabelöffnungen und Profile auf, sodass die Teile ohne zusätzliche Korrekturen in die Kettenmontagephase des Kunden gelangen konnten.
Für den Kunden war der Hauptvorteil einfach: Es mussten weniger Schnittstellen verwaltet werden und ein Team war dafür verantwortlich, die Schmiede-, Endbearbeitungs- und Prüfanforderungen aufeinander abzustimmen.
Wenn Ihr Ketten-, Förder- oder Materialtransportprojekt maßgeschneiderte geschmiedete Kettenkomponenten oder andere Teile aus legiertem Stahl erfordert, die nach Zeichnung gefertigt werden, senden Sie uns die 2D-Zeichnung, die Material- und Wärmebehandlungsanforderungen, die Menge und alle verfügbaren Montageinformationen.
Das Ingenieurteam von BestPro kann vor der Angebotserstellung die Machbarkeit des Schmiedens, die Werkzeuge, die Bearbeitungszugabe und die wichtigen Prüfpunkte überprüfen. Wir fertigen kundenspezifische Schmiedeteile nach Kundenzeichnungen; die umgebende Kette bzw. Maschinenbaugruppe bleibt die Konstruktion des Kunden.
Teilen Sie Ihre Zeichnungen und Projektanforderungen mit, um eine praktische Fertigungsbewertung und ein Angebot zu erhalten.
