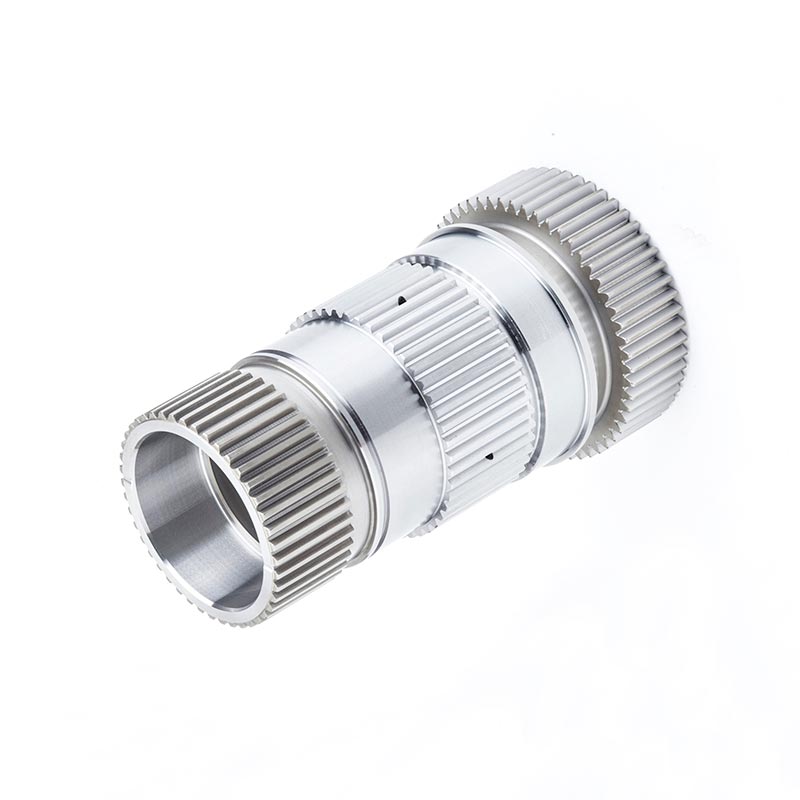

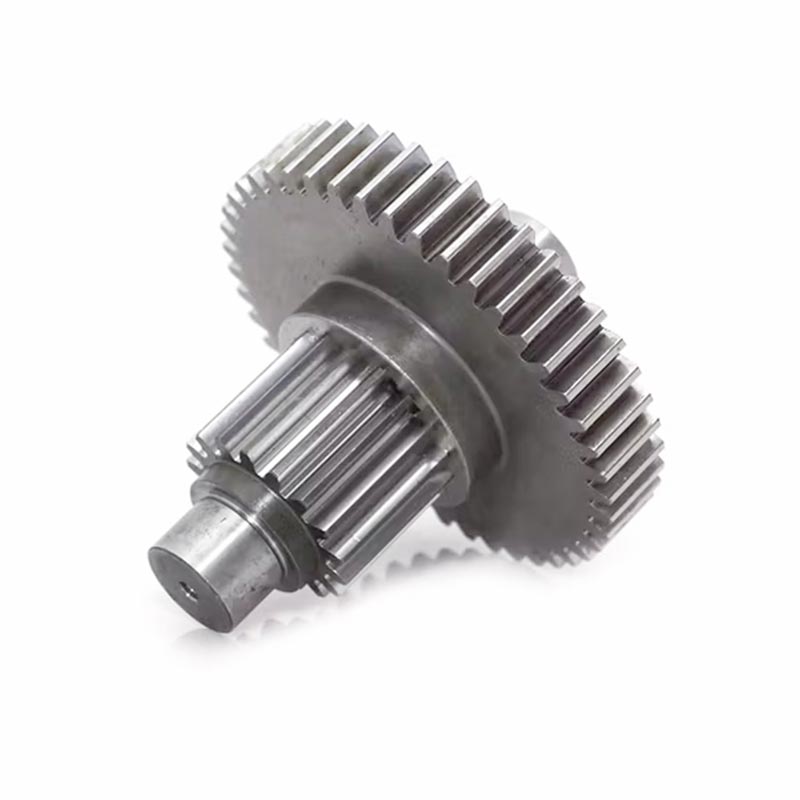

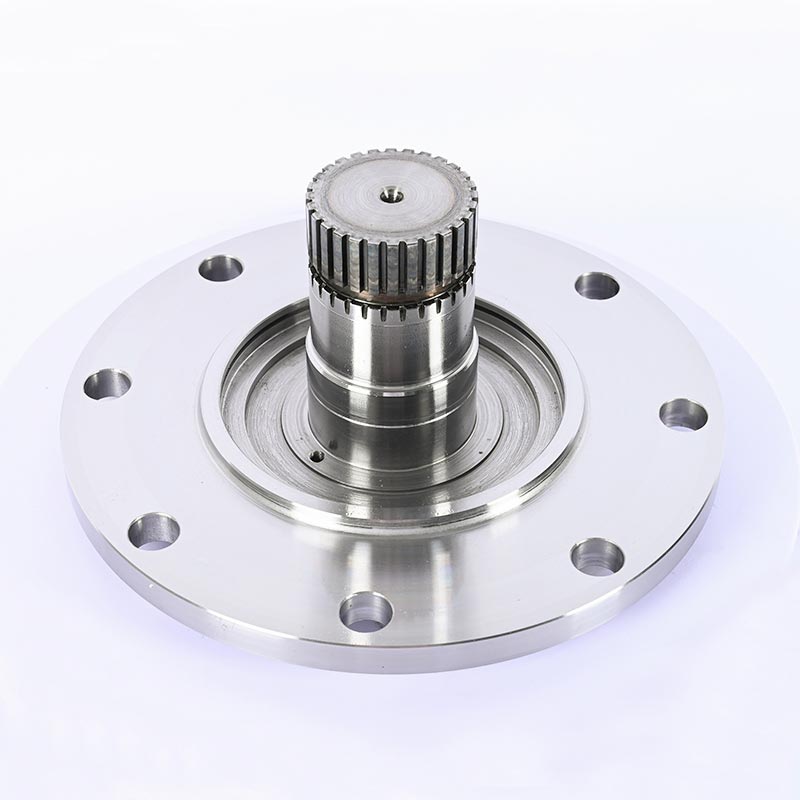

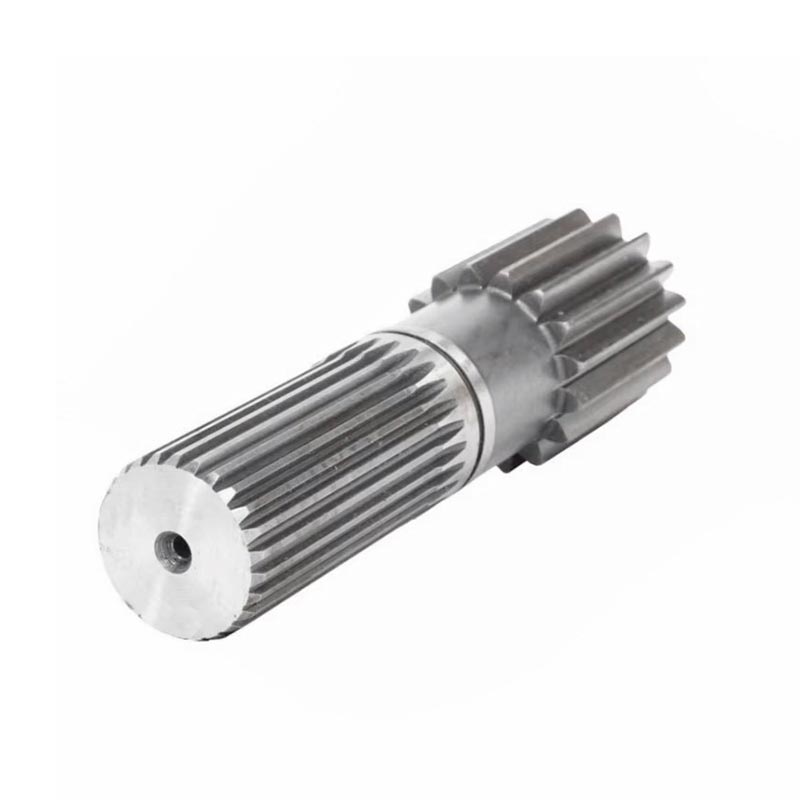

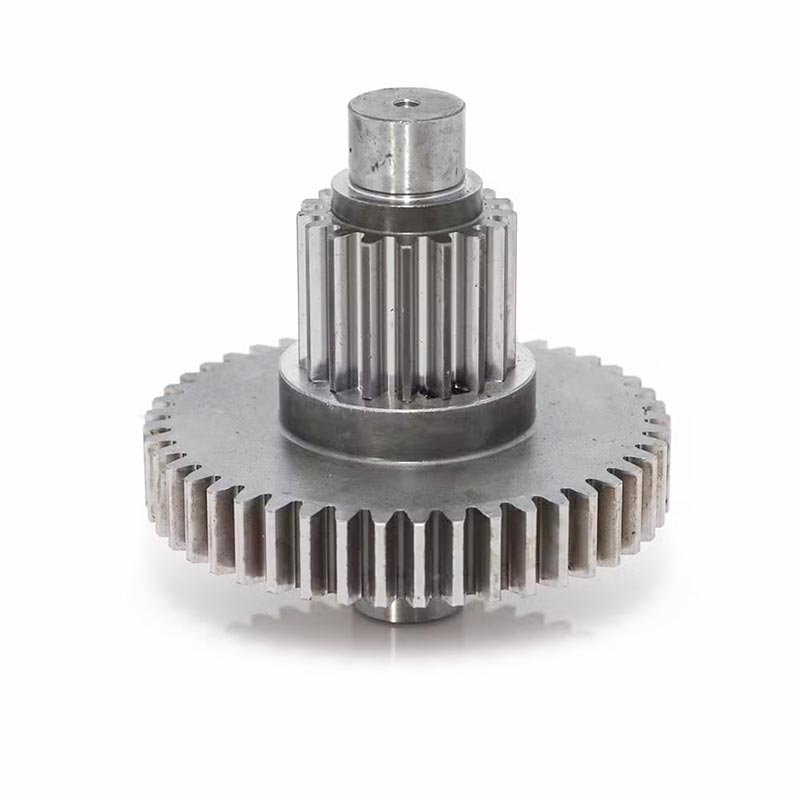

Kundenspezifische Getriebewellen

BestPro, ein professioneller CNC-Bearbeitungslieferant in China, fertigt CNC-gefräste Zahnräder, Wellen, Keilwellen und kundenspezifische Getriebewellen-Kombinationsteile für die Industrie Ausrüstung, Automobilsysteme, Automatisierungsmaschinen und Energieanwendungen. Alles wird vom Kunden bearbeitet Zeichnung und Toleranz, Oberflächenbeschaffenheit oder Tragfähigkeitsanforderungen.

Ingenieurwesen und Fertigung

Kleinserien / Prototypen: alle CNC-gefräst und gedreht; außerdem als Wälzfräs- oder Umformverfahren
Mittleres/hohes Volumen: für geschmiedete Rohlinge und CNC-bearbeitet für höhere Festigkeit und Dimensionsstabilität
Material, Wärmebehandlung sowie Bearbeitungsroute sind abhängig von der Position des Zahnrads/der Welle und der Anwendungslast.

Anwendungen

Werkzeugmaschinen: Stirn-/Schrägverzahnungen, Antriebswellen, Kupplungswellen
Automobil und Elektrofahrzeuge: Zahnräder, Keilverzahnungen, Eingangs-/Ausgangswellen
Landwirtschaft und Off-Road: Kegelräder, Kraftübertragungswellen
Automatisierung und Robotik: kleine Modulgetriebe, Präzisions-Keilwellen
Energie & Pumpen: Pumpenantriebe, Drehmomentwellen, Keilwellenverbindungen

Mechanische Anforderungen

Hochgeschwindigkeitsgetriebe: Härtegradient, geräuscharm
Schwerlastwellen: Torsionsermüdungsfestigkeit
Aggressive Umgebung: Edelstahl oder behandelte Oberflächen

Material / Oberflächenbehandlung / Positionsliste

Herstellungsroute

Kleine Menge / Prototyp

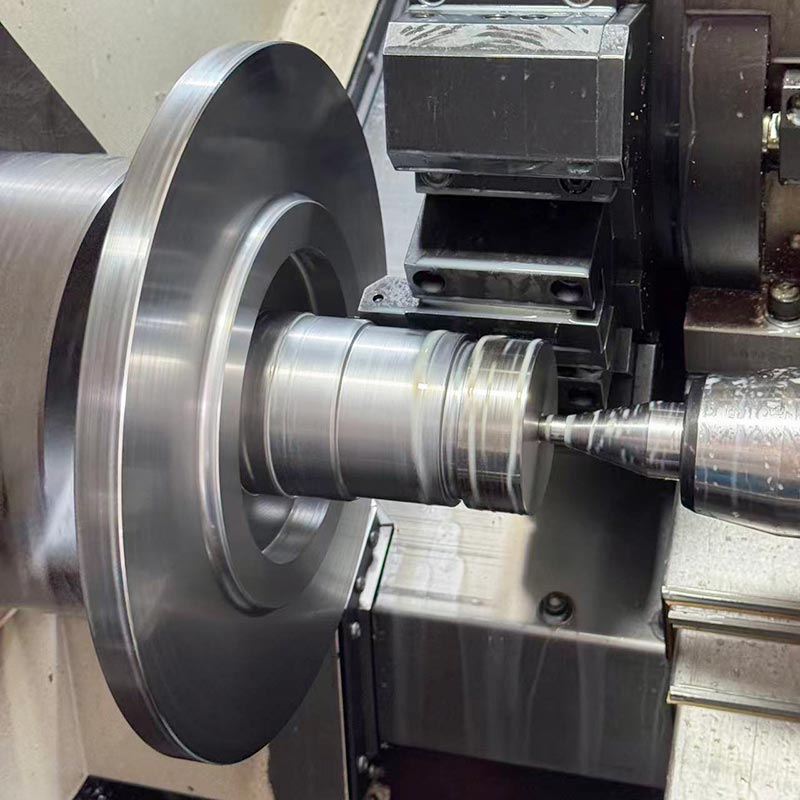

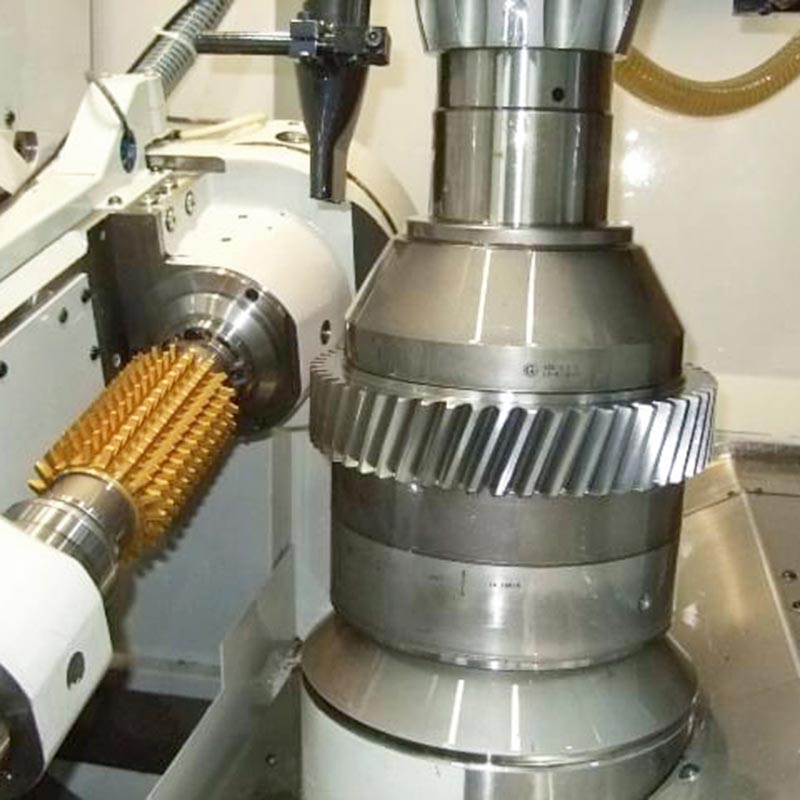

Vollständig mit CNC-Technologie bearbeitet: Drehen, Fräsen und Wälzfräsen/Formen.
Nützlich zum Überprüfen der Zahnradgeometrie und zum Zentrieren von Wellen.
Nach der Wärmebehandlung und dem Schleifen weisen kundenspezifische Getriebewellen eine gute Dimensionsstabilität auf.

Mittlere bis hohe Lautstärke

Geschmiedete Rohlinge + CNC-Finish für höchste Festigkeit und Ermüdungsbeständigkeit
Gussrohlinge + CNC-Bearbeitung großer oder komplexer Formen
Kleine, hochvolumige Präzisionsteile von MIM
Die Auswahl der Verfahren basiert auf Geometrie und Form sowie der Verwendung.

Technische Anforderungen

Genauigkeit von Zahnrädern: Steigung, Steigung, Schrägungswinkel beeinflussen den Geräuschpegel und den Wirkungsgrad.
Rundlauf & Konzentrizität: Wichtig für Lager, Lastverteilung
Präzision der Keilnut/Keilnut: stabile Drehmomentübertragung
Härteverteilung der Oberflächenschicht: Die Zahnfläche ist hart, während der Kernteil zäh ist.
Stabilität nach der Wärmebehandlung: Die Verformung wird auf ein Minimum beschränkt und die Größenänderung bleibt kontrollierbar.

Beispielfall

Eine MS11 Poclain-Motorwelle aus der Werkstoffsorte 42CrMo war bei zyklischer Anwendung am Keilwellenübergang gebrochen Drehmoment angewendet wurde. Das Material wurde von BestPro auf 17CrNiMo6 aufgewertet, flach und rund mit ausgewählten aufgekohlt Härten. Das Teil wurde als eigenständige CNC-gefräste Getriebewelle hergestellt. Nach dem ersten Mal sind keine Risse mehr zu sehen Feldtests – Kunde hat 100 Stück nachbestellt.

Nächster Schritt

Senden Sie Ihre Zeichnungen oder Spezifikationen für kundenspezifische Getriebewellen. Unsere Ingenieure prüfen die Materialauswahl, die Wärmebehandlung usw Bearbeitungspfad, der Ihren Anwendungs- und Toleranzanforderungen entspricht.
