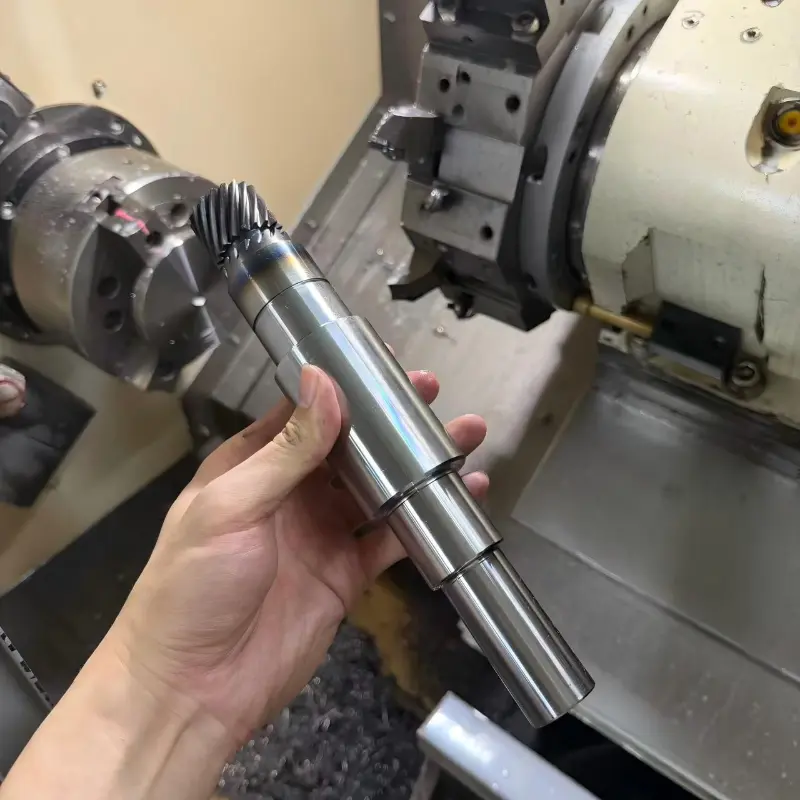

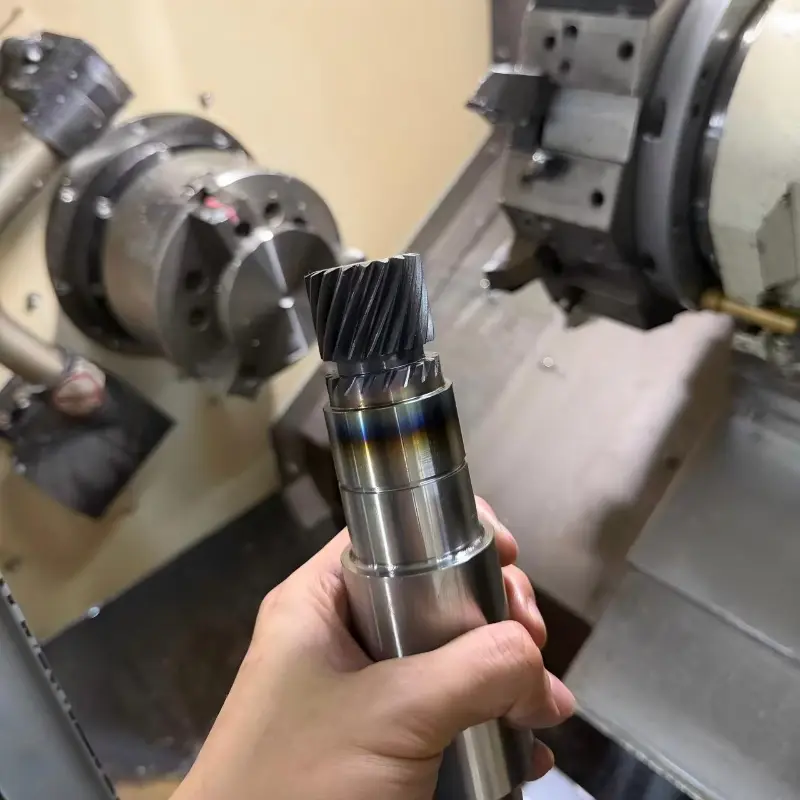

Hierbei handelte es sich um einen kleinen Lieferauftrag für die Bearbeitung einer kundenspezifischen Schrägverzahnungswellenbaugruppe, die in einem industriellen Getriebesystem verwendet wird.
Die Baugruppe besteht aus einer Getriebewelle aus legiertem Stahl und einer flexiblen Kupplung. Es wird in Geräten eingesetzt, die eine stabile Drehmomentübertragung, hohe Belastungen und einen langfristig zuverlässigen Betrieb erfordern.
Der Schaft wurde aus legiertem Stahl mit guter Härtbarkeit und guten mechanischen Eigenschaften hergestellt.
Die Wärmebehandlung wurde durchgeführt, um die Härte und Festigkeit der Welle sowie die Verschleißfestigkeit und Schlagfestigkeit unter Betriebsbedingungen zu verbessern.
Bei Getriebebauteilen spielt die Begrenzung der Maßänderungen nach der Wärmebehandlung eine wichtige Rolle. Daher wurden die Lagersitzbereiche nach der Wärmebehandlung bearbeitet, um die endgültige Genauigkeit und Montagegenauigkeit sicherzustellen.
Der komplette Herstellungsprozess umfasste:
CNC-Drehenfür Wellenmerkmale
Bearbeitung von Schrägverzahnungen
Wärmebehandlung
Präzisionsbearbeitung von Lagersitzen
Montage mit flexibler Kupplung
Nach der Wärmebehandlung wurde ein Bearbeitungsprozess durchgeführt, um mögliche Verformungen zu korrigieren und das erforderliche Toleranzniveau für den Lagereinbau sicherzustellen.
Älteres Stirnradgetriebe, aber die Schrägverzahnung sorgt für einen viel sanfteren Eingriff, sodass Vibrationen wirksam gedämpft und eine bessere Übertragung erzielt werden.

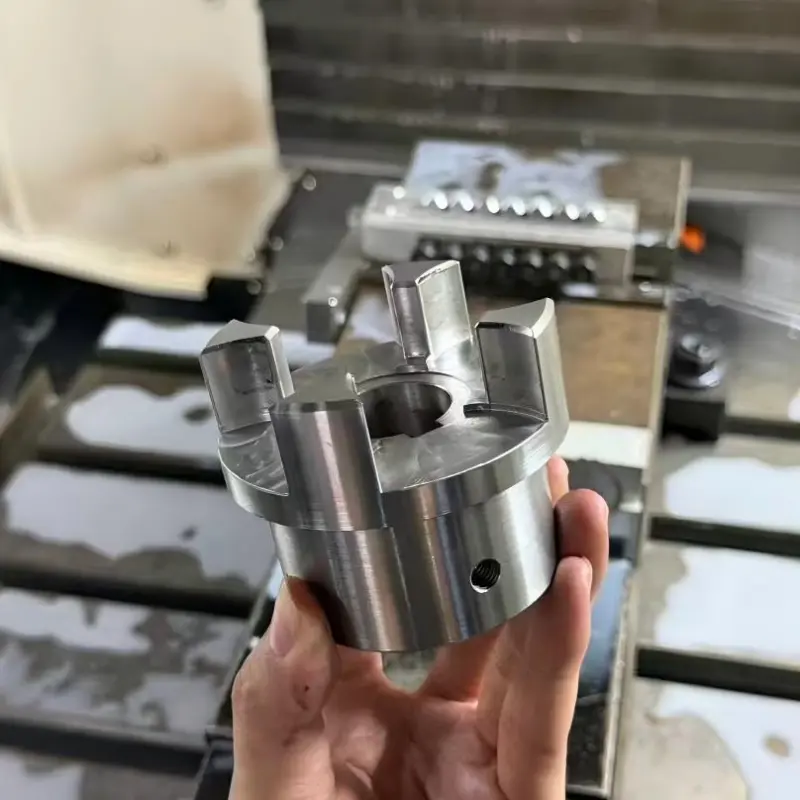

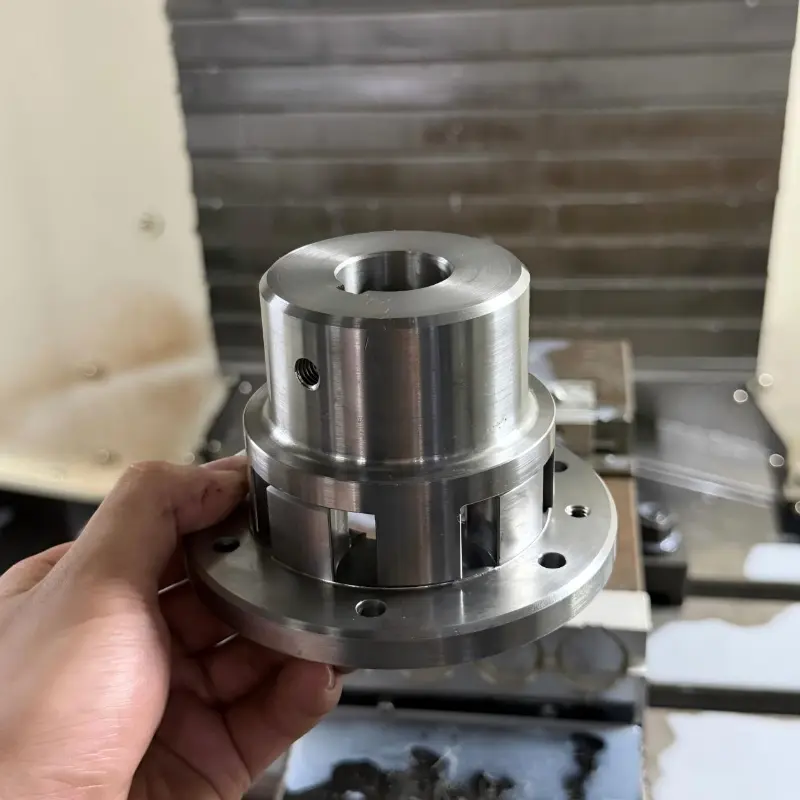

Die flexible Kupplung absorbiert einen Teil der Impulse und Vibrationen während des Betriebs und ermöglicht so eine geeignetere Getriebewellenbaugruppe für den Einsatz in Industrieanlagen im Dauerbetrieb.
Diese Getriebewellenlösung aus einer Legierung wird daher häufig eingesetzt in:
Industriegetriebe
Hochleistungsgetriebesysteme
Automatisierungsgeräte
Maschinen, die eine stabile Drehmomentübertragung erfordern
Als erfahrener Hersteller von Schrägverzahnungswellen bietet BestPro Precision Manufacturing maßgeschneiderte Fertigung auf der Grundlage von Zeichnungen, Mustern oder technischen Anforderungen.
Wir umfassen CNC-Bearbeitung, Kontrolle von Wärmebehandlungs- und Endbearbeitungsprozessen sowie Inspektionsmöglichkeiten und unterstützen unsere Kunden bei der zuverlässigen Herstellung von Getriebekomponenten sowohl für Kleinserien- als auch für Produktionsprojekte.
-
